Что такое шаттл? История создания и фото. Программа спейс шаттл: история проекта в фото Складываем Шатл из бумаги

Всего через несколько дней, 8 июля 2011 года отправится в космос шаттл «Атлантис». На этом программа спейс шаттл завершится, и это означает конец целой эпохи в пилотируемой космонавтике.

Изначально программа спейс шаттл была очень амбициозна. Планировалось, что каждый челнок будет способен до 100 раз стартовать в космос. Но к сегодняшнему дню было совершено всего 134 полета. Завершающая экспедиция «Атлантиса» станет 135-ой. Успехи и неудачи шли бок о бок на протяжении всей истории проекта. Дважды программа спейс шаттл приостанавливалась - в 1986, после гибели «Челленджера», и в 2003, когда шаттл «Колумбия» сгорел при посадке. В результате этих катастроф погибло четырнадцать астронавтов. И все же космические челноки сыграли важнейшую роль в освоении космического пространства. Проект по созданию МКС был бы невозможен без космических челноков, равно как и обслуживание космического телескопа «Хаббл».

В июле 2011 года программа спейс шаттл подходит к концу. В связи с этим предлагаем 40 фото, иллюстрирующие историю пилотируемого космического проекта США последних тридцати лет.

Историческая фотография - первый старт в рамках программы спейс шаттл. «Колумбия» отправилась в космос 12 апреля 1981 года. Экипаж STS-1 состоял из двух человек: командира Джона Янга (John Young) и пилота Роберта Криппена (Robert Crippen). Фото: Reuters/NASA/KSC

Первый построенный шаттл, «Энтерпрайз», был впервые показан в Пальмдейле, Калифорния, 17 сентября 1975 года. На фото - актеры из сериала Star Trek. Слева направо: Леонард Нимой (Leonard Nimoy), Джордж Такеи (George Takei), ДеФорест Келли (DeForest Kelly) и Джеймс Дуган (James Doohan). Шаттл «Энтерпрайз» никогда не поднимался в космос. Фото: AP Photo

Программа спейс шаттл берет начало еще в 60-х годах, до высадки американцев на Луну. Поэт Евгений Евтушенко (слева) прибыл на мыс Канаверал в составе советской делегации 15 апреля 1972 года на запуск к Луне «Аполлона-16». На этой фотографии тогдашний директор космического центра им. Кеннеди Курт Дебус (Kurt H. Debus) объясняет Евтушенко концепцию программы спейс-шаттл. При этом поэт задумчиво смотрит на макет космического челнока. Фото: AP Photo

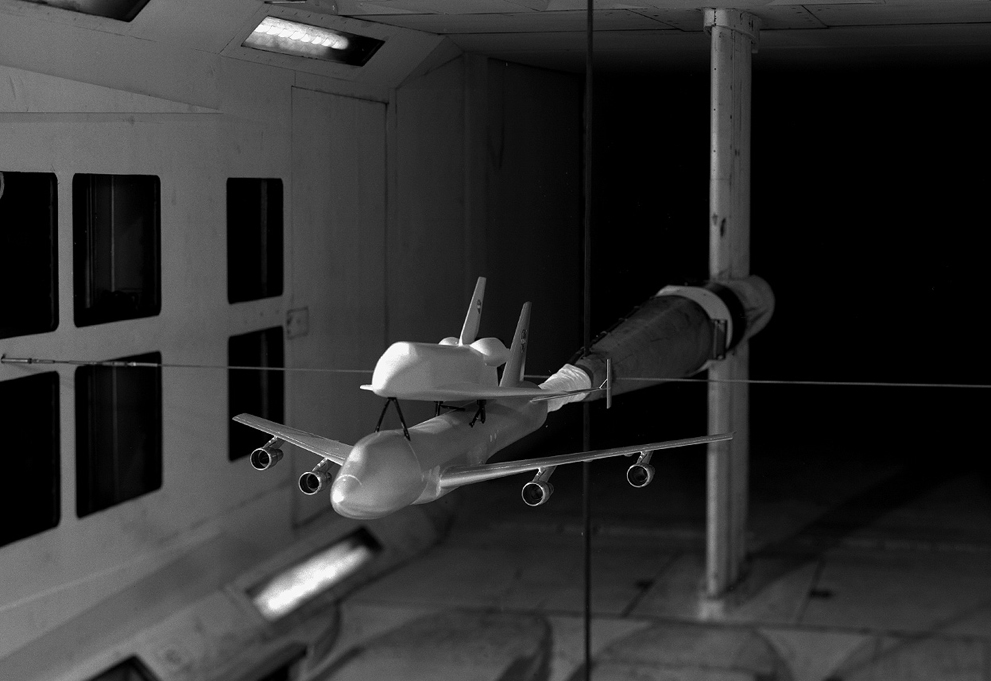

Модель шаттла, установленного на Боинг-747, внутри аэродинамического туннеля. Снимок 6 ноября 1975 года. Фото: NASA

«Пасфайндер» (Pathfinder), модель шаттла в натуральную величину, в космическом центре им. Кеннеди, 19 октября 1978 года. Фото: NASA

1 февраля 1977 года. Самый большой элемент системы спейс шаттл - внешний бак для жидкого топлива. Он имеет 46 метров в длину и около 8 метров в диаметре. Фото: NASA

15 февраля 1977 года, аэродинамический туннель. Техник устанавливает датчики на модель шаттла. Фото: NASA

Шаттл «Энтерпрайз» в свободном парении во время второго испытательного полета 1 января 1977 года. Всего было совершено 5 полетов «Энтерпрайза», в которых отрабатывалось приземление космических челноков. Последние два полета совершались уже без хвостового конуса, который был снят для максимально точной проверки посадочных характеристик шаттла. Фото: NASA

Программа спейс шаттл начинается. 29 декабря 1980 года «Колумбия» готовится к первому полету в космос. Фото: Reuters/NASA/KSC

Астронавты Джон Янг (слева) и Роберт Криппен (справа) составили экипаж STS-1. Шаттл «Колумбия» стартовал 12 апреля 1981 года, ровно через 20 лет после полета Юрия Алексеевича Гагарина. На снимке астронавты изображены во время тренировок в космическом центре им. Кеннеди 10 октября 1980 года. Фото: Reuters/NASA/KSC

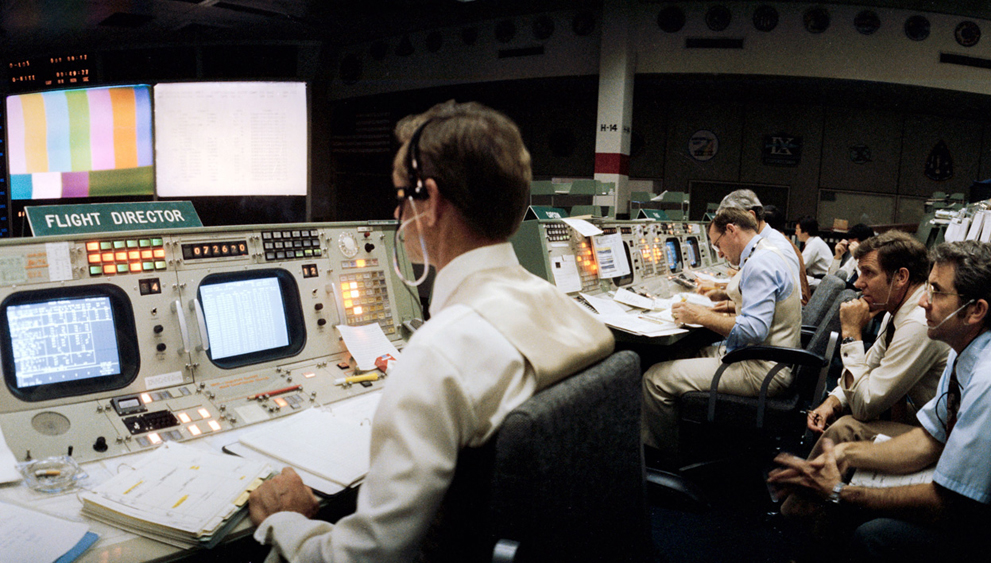

Директор полета Чарльз Льюис (Charles R. Lewis, - слева) в контрольной комнате ЦУПа. Апрель 1981 года. Фото: NASA

Только что произошло отделение отработавших твердотопливных ускорителей, а шаттл «Колумбия» продолжает восхождение на орбиту. На борту - астронавты Джон Янг и Роберт Криппен. С полетом STS-1 возобновились пилотируемые космические полеты США. Произошло это спустя 6 лет после завершения программы «Аполлон» (1975 год). Фото: NASA

14 апреля 1981 года, спустя два дня после старта, шаттл «Колумбия» успешно приземлился на авиабазе Эдвардс в Калифорнии. Фото: NASA/JSC

Шаттл «Колумбия» на борту Боинга-747 поднимается в воздух с авиабазы Эдвардс. 25 ноября 1981 года. Фото: AP Photo/Lennox McLendon

Шаттл «Челленджер» на орбите Земли. Астронавт Салли Райд (Sally Ride), специалист миссии STS-7, следит за контрольными мониторами из кресла пилота. 25 июня 1983 года. Фото: Reuters/NASA

Авиабаза Ванденберг, Калифорния. Шаттл «Энтерпрайз» перевозится по специально расширенной дороге. 1 февраля 1985 года. Фото: Bill Thompson/USAF

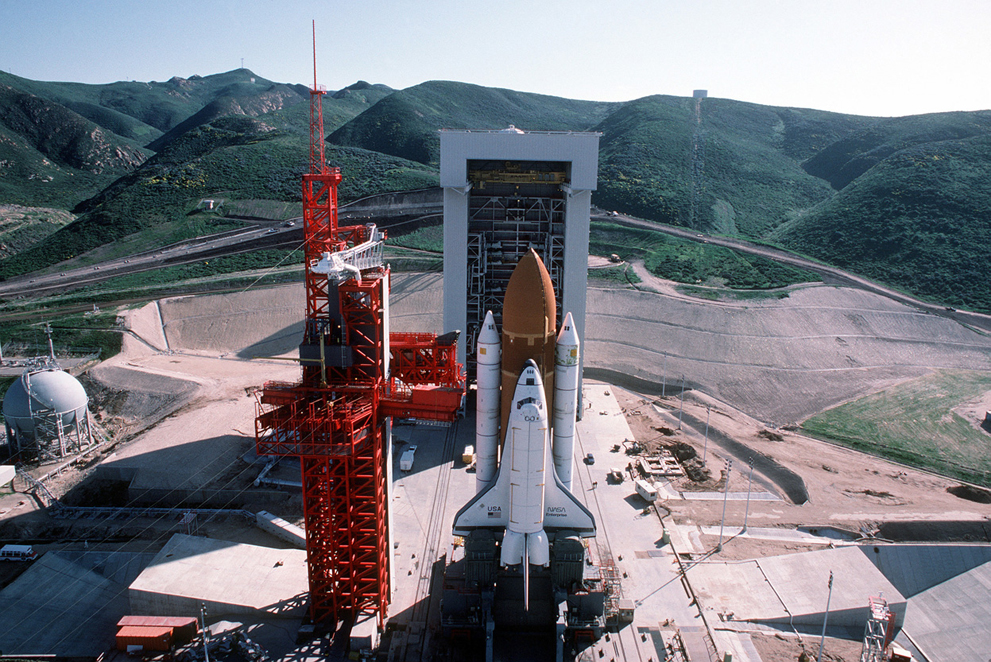

Шаттл «Энтерпрайз» на стартовой платформе. Авиабаза Ванденберг, 1 февраля 1985 года. Несмотря на предстартовую картину, «Энтерпрайз» целиком никогда не поднимался в космос. А вот его детали использовались для других шаттлов. Фото: Bill Thompson/USAF

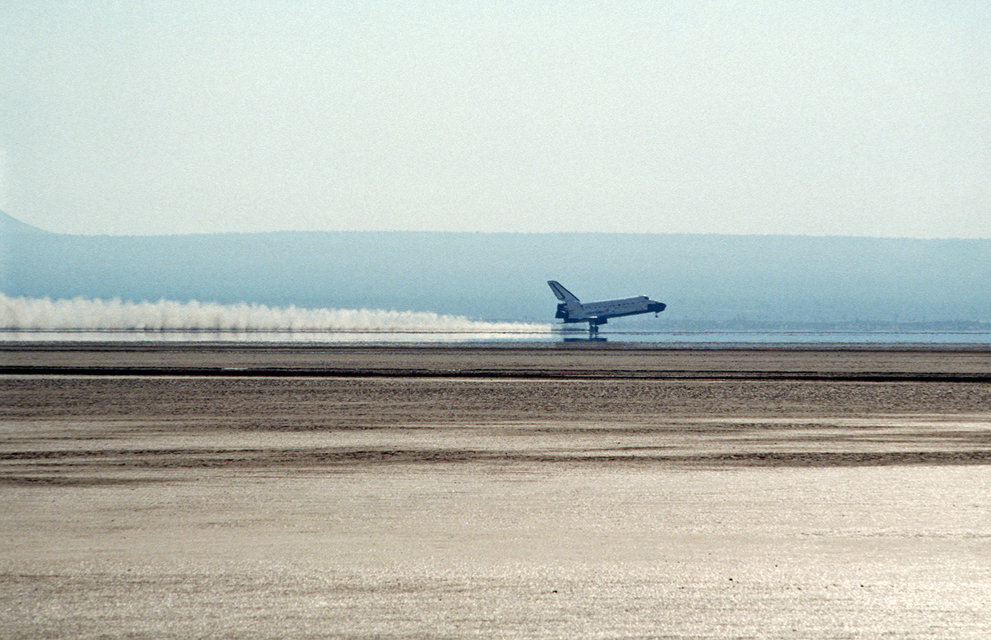

Шаттл «Дискавери» совершает посадку на авиабазе Эдвардс в Калифорнии. 26-ая космическая миссия завершена. Фото: Mike Haggerty/USAF

Криста МакОлифф (Christa McAuliffe) в командирском кресле на симуляторе в космическом центре им. Джонсона, Хьюстон, 13 сентября 1985 года. Бывшая учительница выиграла национальный конкурс на право лететь в космос, который был организован президентом США Рональдом Рейганом. Став первым астронавтом-непрофессионалом, Криста МакОлифф вошла в экипаж «Челленджера». Шаттл должен был доставить ее и еще шесть членов экипажа на орбиту в январе 1986 года. Фото: AP Photo

Ледяные сосульки на оборудовании стартовой площадки 39-В мыса Канаверал 27 января 1986 года накануне злополучного старта «Челленджера». Фото: AP Photo/NASA

Наблюдатели в VIP-ложе следят за стартом «Челленджера» 28 января 1986 года. Фото: AP Photo/Bruce Weaver

В результате катастрофы «Челленджера» программа спейс шаттл была прервана на 2,5 года. Взрыв произошел спустя 73 секунды после запуска челнока. Погибли все семь членов экипажа. Фото: NASA

Только что взорвался шаттл «Челленджер». Реакция публики. Мыс Канаверал, Флорида, 28 января 1986 года. Фото: AP Photo

Шаттлы «Колумбия» (слева) и «Атлантис» (справа). Фото: NASA

Старт шаттла «Индевор» с борта самолета F-15C Национальной гвардии США. 5 декабря 2001 года. Фото: Shaun Withers/USAF

«Рыбий глаз» сфотографировал Землю и шаттл «Атлантис» с борта станции «Мир» 29 июня 1995 года. Фото: NASA/JSC

Космонавт Валерий Поляков смотрит из иллюминатора станции «Мир» на стыковку с ней шаттла «Дискавери». 8 января 1994 года. Фото: NASA

Испытания модифицированного главного двигателя шаттла в центре им. Маршалла. 22 декабря 1993 года. Фото: NASA/MSFC

1 февраля 2003 года шаттл «Колумбия» разрушился в небе над Техасом на высоте 65 км и при скорости около 5 км/с. Все семь членов экипажа погибли. Фото: AP Photo/Jason Hutchinson

13 марта 2003 года. Шаттл «Колумбия», вернее, то, что от него осталось, на полу ангара. Число найденных обломков еще будет расти. Фото: Reuters/NASA

Шаттл «Дискавери» стартует с 10-дневной миссией по обслуживанию телескопа «Хаббл». Фото: NASA

Модель шаттла, установленного на Боинг-747, внутри аэродинамического туннеля. Снимок 6 ноября 1975 года. Фото: NASA

15 февраля 1977 года, аэродинамический туннель. Техник устанавливает датчики на модель шаттла. Фото: NASA

Директор полета Чарльз Льюис (Charles R. Lewis, - слева) в контрольной комнате ЦУПа. Апрель 1981 года. Фото: NASA

Наблюдатели в VIP-ложе следят за стартом «Челленджера» 28 января 1986 года. Фото: AP Photo/Bruce Weaver

Только что взорвался шаттл «Челленджер». Реакция публики. Мыс Канаверал, Флорида, 28 января 1986 года. Фото: AP Photo

Шаттлы «Колумбия» (слева) и «Атлантис» (справа). Фото: NASA

Старт шаттла «Индевор» с борта самолета F-15C Национальной гвардии США. 5 декабря 2001 года. Фото: Shaun Withers/USAF

«Рыбий глаз» сфотографировал Землю и шаттл «Атлантис» с борта станции «Мир» 29 июня 1995 года. Фото: NASA/JSC

Испытания модифицированного главного двигателя шаттла в центре им. Маршалла. 22 декабря 1993 года. Фото: NASA/MSFC

Испытание материалов обшивки шаттла на жаростойкость в Ленгли. 1975 год. Фото: NASA

Кадр из видео НАСА. Шаттл «Колумбия» во время посадки 7 декабря 1996 года. Слева виден силуэт командира экипажа STS-80 Кеннета Кокрэлла (Kenneth Cockrall) на фоне пылающей оранжевым светом плазмы за иллюминаторами челнока. Фото: NASA/Getty Images

Шаттл «Дискавери» стартует с 10-дневной миссией по обслуживанию телескопа «Хаббл». Фото: NASA

«Индевор» на рассвете. Центр Эймса-Драйдена, Калифорния. Фото: NASA/Les Teal

Шаттл «Дискавери» летит на радость детям. В составе миссии STS-95 в космос полетел астронавт Джон Гленн (John Glenn) - впервые за 36 лет. Фото: Reuters

Отработка эвакуации экипажа из кабины горящего шаттла проводится на макете в Пальмсдейле, Калифорния. 16 апреля 2005 года. Фото: NASA/Tony Landis

С момента своего первого запуска 30 лет назад и до его последнего полёта, космический корабль НАСА видел моменты взлёта и разочарования. Эта программа совершила до 135 полётов, доставила более 350 людей и тысячи тонн материалов и оборудования на околоземную орбиту. Полёты были рискованными, иногда представляли собой крайнюю опасность. Действительно, на протяжении многих лет 14 астронавтов шаттла погибли.

Во время визита, чтобы посмотреть запуск Аполлона, 16 на 15 апреля 1972 года, русский поэт Евгений Евтушенко (слева) слушает, как директор Космического центра Кеннеди д-р Курт Х. объясняет программы космических челноков

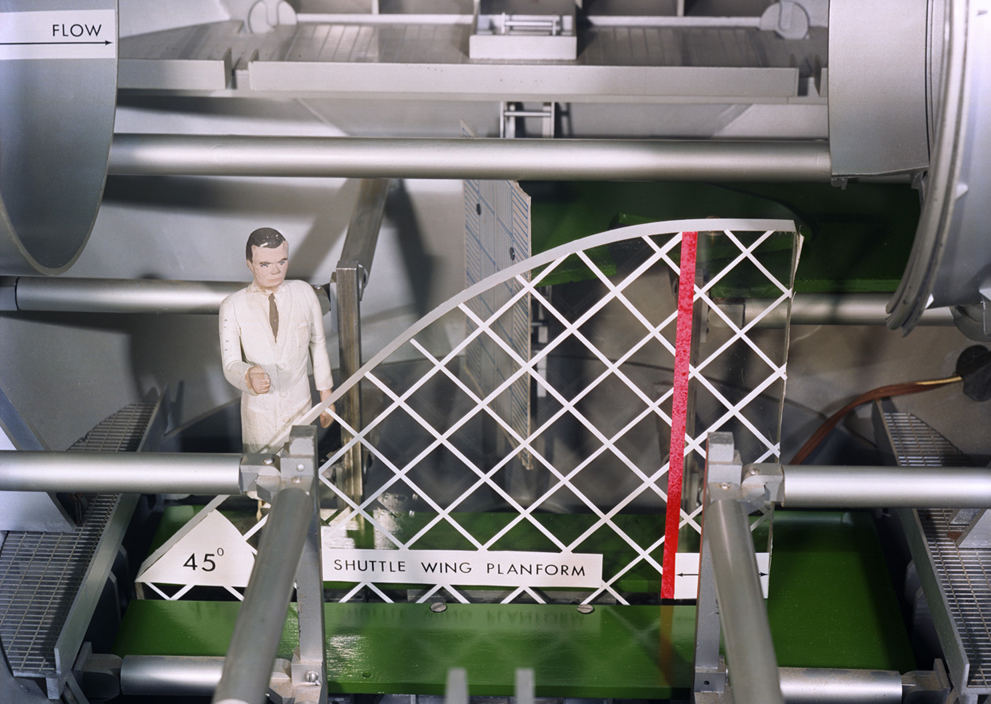

Макет предлагаемой конфигурации Shuttle крыло пространства. Фотография была сделана 28 марта 1975 года.

Это 6 ноября 1975 снимке: макет космического корабля прикреплен к 747-носителю, в аэродинамической трубе.

Часть актёрского состава телесериала Star Trek приняла участие в первом показе первого космического корабля Америки, в Палмдейл, Калифорния, 17 сентября 1976 года. Слева находятся Леонард Нимой, Джордж Такей, Форест Келли и Джеймс Духан.

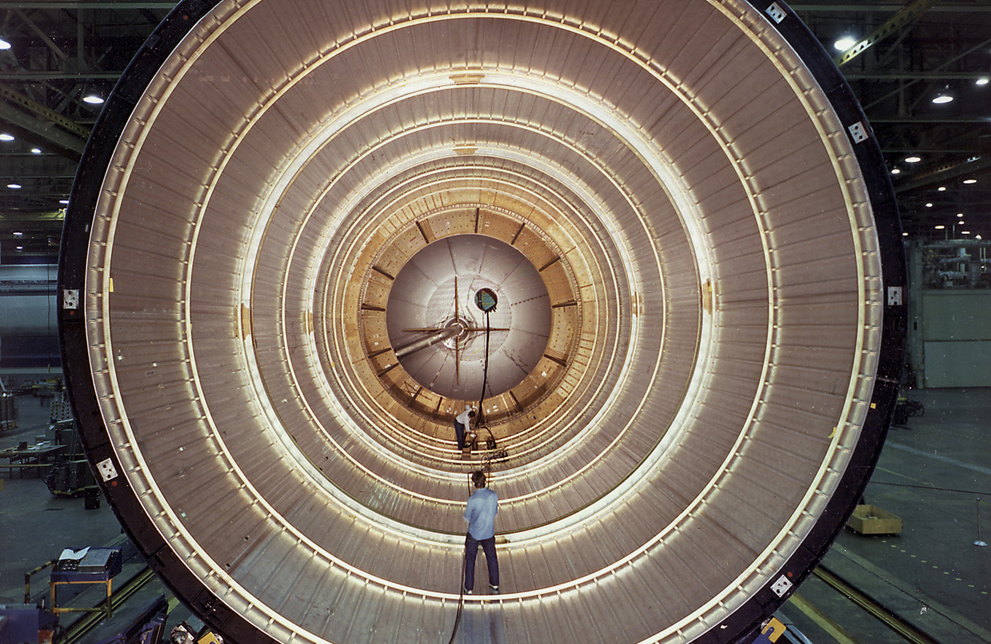

Взгляд изнутри на бак для водорода, предназначенный для космического челнока 1 февраля 1977 года. На 154 метров в длину и более 27 футов в диаметре, внешний бак является крупнейшим компонентом космического корабля, структурной основы всей системы Shuttle.

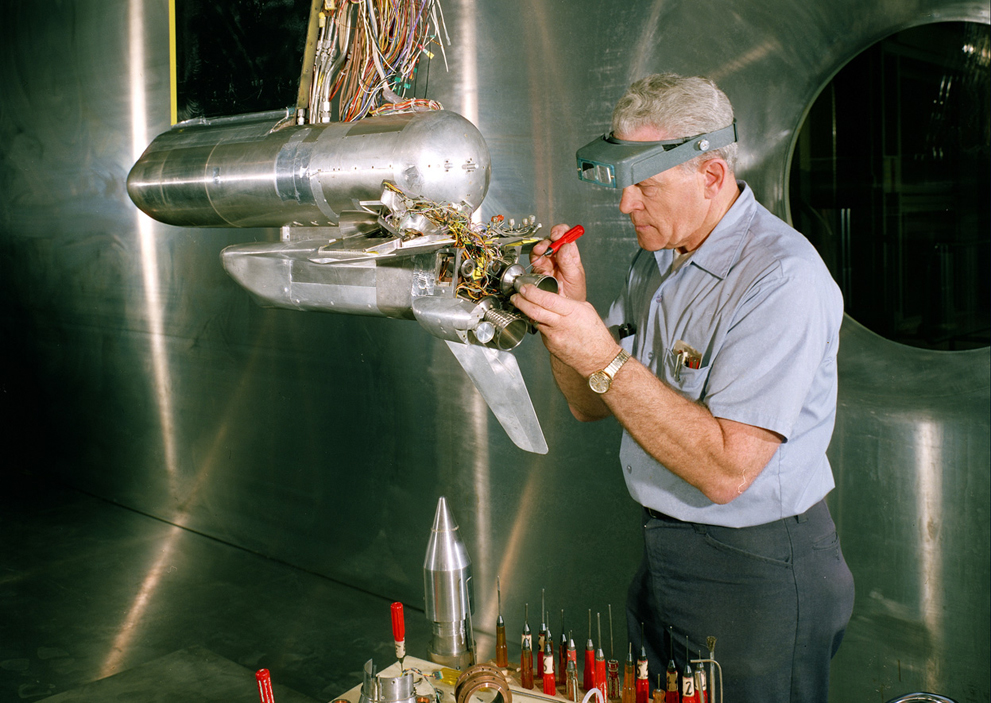

Техник работает с датчиками, установленных в задней части макета космического корабля 15 февраля 1977 года

В Космическом центре Кеннеди во Флориде, это макет космического корабля, получившего название Pathfinder, крепится к устройству, по которому подходят проверки 19 октября 1978 года. Макет, построенный на Маршалловых НАСА Центр космических полетов в Хантсвилле, штат Алабама, обладал общими размерами, весом и балансом реального космического челнока

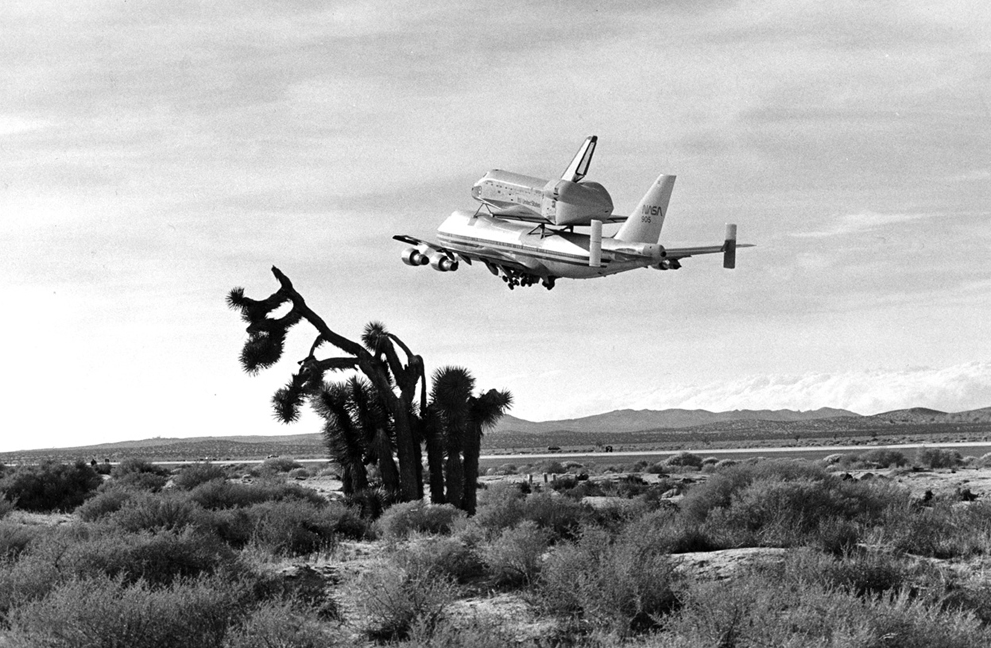

Прототип космического корабля 747 НАСА Shuttle Carrier летит после взлёта из сухого дна озера Роджерс во второй из пяти свободных полетов осуществляющиеся в Драйден Летно-исследовательском центре, Эдвардс, Калифорния, с 1 января 1977 года.

Шаттл Columbia прибывает на стартовый комплекс 39A в рамках подготовки к миссии STS-1 в Космическом центре Кеннеди, 29 декабря 1980 года.

Глядя на приборы космического корабля в НАСА Orbiter 102 Колумбия, астронавты Джон Янг (слева) и Роберт Криппен готовят корабль к испытаниям, которые состоятся во время испытательного полета орбитального корабля, в Космическом центре Кеннеди 10 октября 1980

Руководитель полета Чарльз Р. Льюис (слева) изучает график отображения на мониторе в области контроля полетных операций (MOCR) в Центра управления полетами Космического центра Джонсона, в апреле 1981 года

Два твердотопливных ускорителей ракеты сбрасываются с шаттла Columbia в качестве успешного запуска.Так продолжается космические полеты с 1975 года. 12 апреля 1981 года

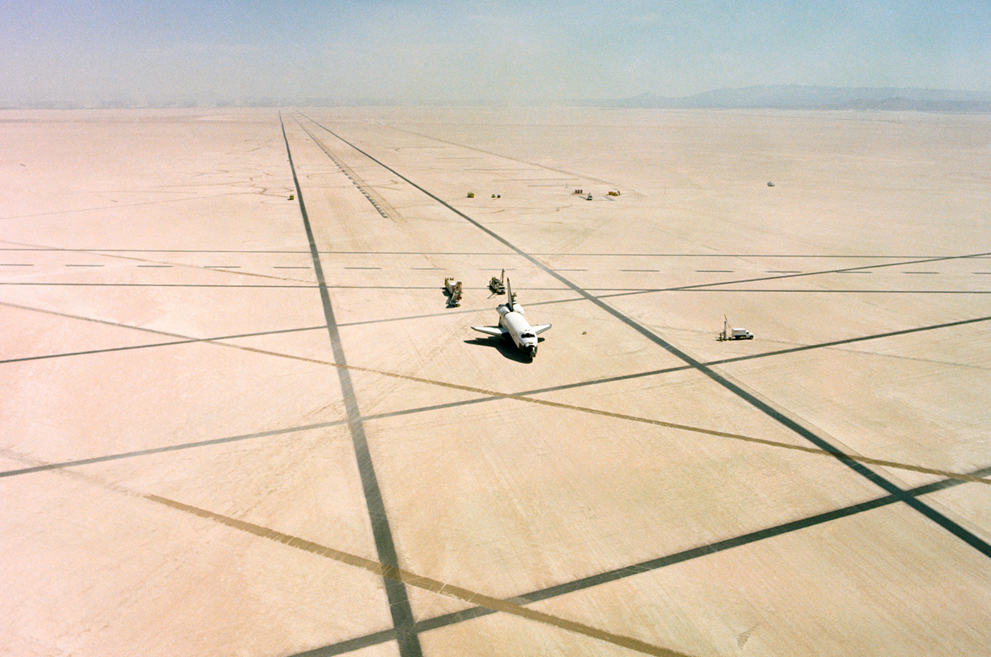

Шаттл Columbia на сухом дне озера Роджерс на авиабазе Эдвардс после приземления завершил свою первую орбитальную миссию 14 апреля 1981 года.

Шаттл Columbia сверху Боинга 747 НАСА на Эдвардс Air Force Base, Калифорния, 25 ноября 1981 года

Ночной запуск космического челнока Columbia, во время двадцать четвертой миссии космической программы Shuttle НАСА, 12 января 1986 года

Астронавт Салли Райд, специалист по STS-7, проводит мониторинг контрольных панелей в кресле пилота в кабине экипажа космического челнока Challenger 25 июня 1983 года

Space Shuttle Ентерпрайз перевозят через склон, который был расширен, чтобы не задеть его крыльев, на авиабазы Ванденберг в Калифорнии, на 1 февраля 1985 года. Орбитальный аппарат везут к космическому стартовому комплексу, на борту шесть, специально разработанных, 76-колесных транспортеров.

Общий вид космического корабля в стартовой позиции на комплексе космических ракет (SLC) № 6, готов к запуску проверки, чтобы проверить процедуры запуска на Vandenberg Air Force Base, на 1 февраля 1985 года

Космический челнок Discovery , на Edwards Air Force Base в Калифорнии, после завершения 26-й космической миссии.

Криста МакОлифф пробует сиденье командира по летной палубе симулятора шаттла в Космическом центре Джонсона в Хьюстоне, штат Техас, 13 сентября 1985 года. МакОлифф должна была совершить космический полет на космическом челноке Challenger в январе 1986 года, закончившийся трагедией

Лед на оборудовании стартовой площадки 39-B, 27 января 1986 года в Космическом центре Кеннеди, штат Флорида, ставший причиной злополучного запуска шаттла Challenger

Зрители в VIP-зоне на Космическом центре Кеннеди, штат Флорида, смотрят, как Space Shuttle Challenger поднимается с площадки 39-B, 28 января 1986 года, в свой последний полёт, закончившийся трагедией.

Шаттл Челленджер взорвался через 73 секунды после старта с космодрома Кеннеди. Корпус с экипажем из семи человек, в том числе первый учитель в космосе, был разрушен, все находившиеся на борту погибли

Зрители в Космическом центре имени Кеннеди на мысе Канаверал, штат Флорида, после того как они стали свидетелями взрыва шаттла Challenger 28 января 1986 года

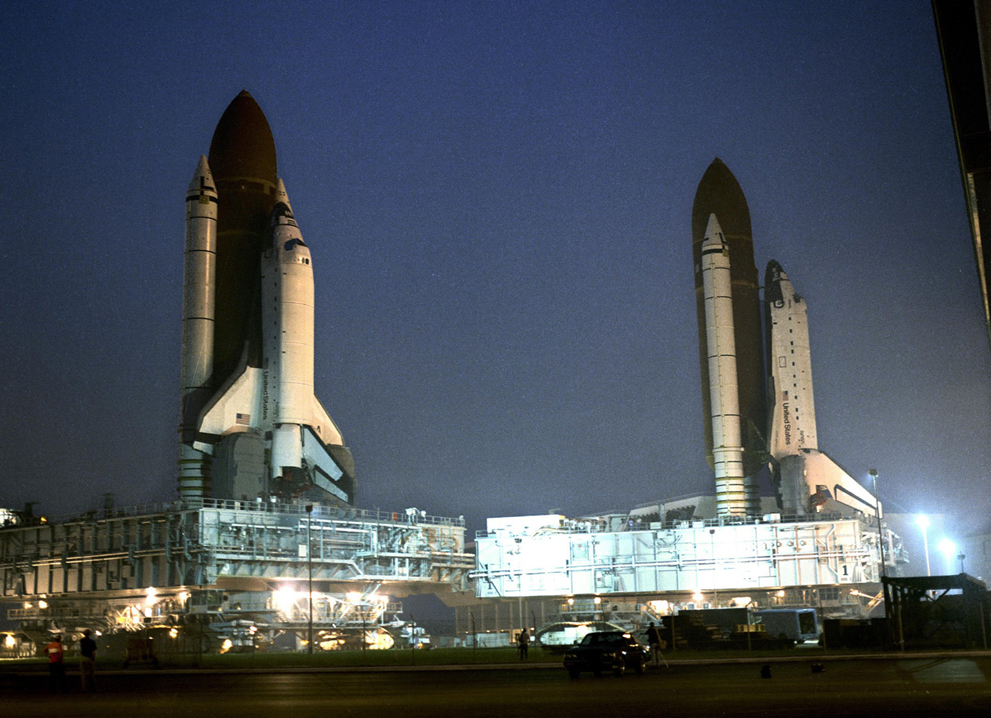

Space Shuttle Columbia (слева), намеченный на взлёт STS-35, проезжает мимо космического корабля Atlantis на пути к Pad 39A. Atlantis, намечен на миссии STS-38, припаркованный перед заливом, для ремонта линий жидкого водорода

Флорида самолет ВВС F-15C Eagle Национальной гвардии, выполняет патрульную миссию для шаттла Endeavor которого запускают с мыса Канаверал, штат Флорида, 5 декабря 2001 года

Нос космического челнока Atlantis, видно из российской космической станции Мир в STS-71 миссии, 29 июня 1995 года.

Космонавт Валерий Владимирович Поляков, который был на станции по 8 января 1994 года, выходит для открытия космического корабля

Специалист Брюс МакКэндлесс II, отлетел дальше от космического челнока Challenger, чем любой предыдущий астронавт 12 февраля 1984 фотографий

Испытание главного двигателя Шаттла на испытательном стенде Marshall Space Flight Center, в Хантсвилле, штат Алабама, 22 декабря 1993 года

Астронавт Джозеф Р. Тэннер, STS-82 специалист полета, выходит в открытый космос для того, чтобы провести опыты на фотоплёнке 16 февраля 1997 года

Два компонента Международной космической станции соединены между собой 6 декабря 1998 года. Росссийский ФГБ, которая также называется Заря, к нему приближается к Шаттл Индевор

Во время первой войны в Ираке, в апреле 1991 года, черный дым от горящих нефтяных скважин в кувейтской пустыне видели с орбиты космического челнока Atlantis во время миссии STS-37. Иракская армия подожгла нефтяные скважины в Кувейте, когда она покинула эту страну.

Шаттл Индевор (STS-134) делает свою последнюю посадку в Космическом центре Кеннеди на мысе Канаверал, штат Флорида, на 1 июня 2011 года.

Клубы дыма и пара перемежаются с огненным светом во время запуска шаттла Индевор в NASA Kennedy Space Center в 39А в июле 2009 года.

Внешний топливный бак Шаттла ET-118, который отошёл в сентябре 2006 года был сфотографирован астронавтами на борту шаттла около 21 минут после взлета.

Учебная модель Шаттла спускается на парашютах в Атлантический океан у побережья Флориды, где они будут вытащены судами, вернулся на землю, и переоборудуются для повторного использования

Хотя астронавты и космонавты часто сталкиваются с поразительными сценами, это уникальный образ, имеет дополнительную особенность на фоне силуэта космического челнока Endeavour.

NASA шаттл Columbia на Боинге 747 летит из Палмдейл, Калифорния, в Космический центр Кеннеди, штат Флорида, на 1 марта 2001 года.

Высокие температуры, с которыми сталкиваются Space Shuttle были смоделированы в туннелях в Лэнгли в 1975 испытания теплоизоляционных материалов, которые будут использоваться на шаттлах.

Пожарно-спасательный персонал подготавливает эвакуацию, два «космонавта» готовятся к выходу в осуществлении спасательной подготовки в Палмдейл, Калифорния, 16 апреля 2005 года

Шаттл Челленджер движется сквозь туман на гусеничных тягачах на пути к пусковой площадке 39А Космического центра Кеннеди 30 ноября 1982 года.

Челнок Discovery стартует с мыса Канаверал 29 октября. На пляже дети наблюдают за ним.

Космический телескоп Хаббл начинает свое отделение от шаттла Discovery на 19 февраля 1997 года

Эта фотография снята с Земли с помощью телескопа с солнечным фильтром показывает силуэт NASA шаттла Atlantis, на фоне Солнца Вторник, 12 Мая 2009, из Флориды

Силуэт космического челнока Columbia Commander , Кеннет Cockrall, виден из передних окон самолёта 7 декабря 1996 года

Шаттл Discovery приземляется в пустыне Мохаве 11 сентября 2009 года в НАСА Драйден Летно-исследовательского центра по Edwards Air Force Base рядом Мохаве, штат Калифорния

Шаттл Индевор покоится на самолёте в Эймс-Драйден Летно-исследовательском фонде, Эдвардс, Калифорния, незадолго до того, когда его переправили обратно в Космический центр Кеннеди во Флориде

От Шаттла Discovery отрываются яркие полосы по утренней темноте,когда он отрывается от стартовой площадки 39А в 10-дневный полет для обслуживания космического телескопа Хаббл.

По окончанию полёта, космическому шаттлу Discovery удалось задокументировать начало второго дня активности вулкана Рабаул, на восточной оконечности Новой Британии. Утром 19 сентября 1994 г. два вулканических конуса на противоположных сторонах 6-километрового кратера начали извергаться в море

Космический челнок Атлантис над Землей, близок к стыковке на орбите с Международной космической станцией в 2007 году

После катастрофического сбоя при приземлении, обломки от космического челнока Columbia видны в небе утром 1 февраля 2003. Орбитальный аппарат, и все семь членов экипажа погибли.

На сетке разложены обломки Columbia для выяснения причин катастрофы. 13 марта 2003 года

Подготовка космического челнока Discovery медленно собирается в связи с молниями в районе стартовой площадки 39А Кеннеди Космического центра во Флориде, 4 августа 2009 года.

астронавт Роберт Л. Кербим-младший (слева) и Европейского космического агентства (ЕКА), астронавт Кристер Фуглесанг, как STS-116 специалистов миссии, участвуют в первом из трех запланированных выхода в открытый космос для строительства Международной космической станции 12 декабря 2006 года. На фоне Новой Зеландии.

Ксеноновые фонари помогают приземлению шаттла Индевор.НАСА Космический центр Кеннеди во Флориде.

Стыковка шаттла Endeavour, на фоне ночного вида Земли и звездного неба, сфотографирована экспедицией на Международной космической станции 28 мая 2011 года

В Космического центра Кеннеди во Флориде, STS-133 экипаж отдыхает от моделирования запуска обратного отсчета на 195 футов уровене Launch Pad 39A

Волна конденсации, с подсветкой на солнце, произошла во время запуска Atlantis на STS-106, 8 сентября 2001 года.

Международная космическая станция и пристыкованный шаттл Endeavour, полет на высоте около 220 километров. Это 23 мая 2011

Со дня первого запуска 30 лет назад до последнего полета в космос, запланированного на пятницу, программа полетов шаттлов НАСА пережила как моменты невообразимого вдохновения, так и невыносимого разочарования. К моменту запланированного на этой неделе запуска, программа завершит 135 миссий, в течение которых 350 человек и тысячи тонн материалов и оборудования были доставлены на низкую орбиту Земли. 14 астронавтов отдали свои жизни этой программе – миссии всегда были рискованными, ремонт – сложным, а опасность слишком высокой. В этом выпуске мы предлагаем вам взглянуть на историю полетной программы шаттлов, которая вот-вот завершится.

(Всего 30 фото)

1. Шаттл «Колумбия» взлетает с площадки космического центра имени Кеннеди 12 апреля 1981 года. На борту первого полета в рамках программы полетов шаттлов были командир Джон Янг и пилот Роберт Криппен. (Reuters/NASA/KSC)

2. Русский поэт Евгений Евтушенко (слева) слушает как управляющий космическим центром Кеннеди доктор Курт Дебус рассказывает о полетной программе шаттлов 15 апреля 1972 года. Справа на переднем плане – модель одного из предложенных концептов ракеты и шаттла. (AP Photo)

5. Часть съемочной группы телесериала «Стар Трек» на первой презентации первого космического шаттла в Палмдэйле, Калифорния, 17 сентября 1976 года. Слева направо: Леонард Нимой, Джордж Такей, ДеФорест Келли и Джеймс Духан. (AP Photo)

6. Вид изнутри на бак с жидким водородом, созданный для внешнего бака космического шаттла, 1 февраля 1977 года. При длине 46,9 метров и более 8 метров в диаметре внешний бак – крупнейшая деталь шаттла, структурная основа всей системы шаттла и единственная часть аппарата, которую не используют повторно. (NASA)

7. Техник работает с сенсорами, установленными в задней части модели шаттла 15 февраля 1977 года. (NASA)

8. Эта копия космического шаттла называется «Pathfinder» 19 октября 1978 года. Модель, созданная в центре космических полетов НАСА в Хантсвилле, штат Алабама, имеет общие параметры, вес и баланс реального шаттла. (NASA)

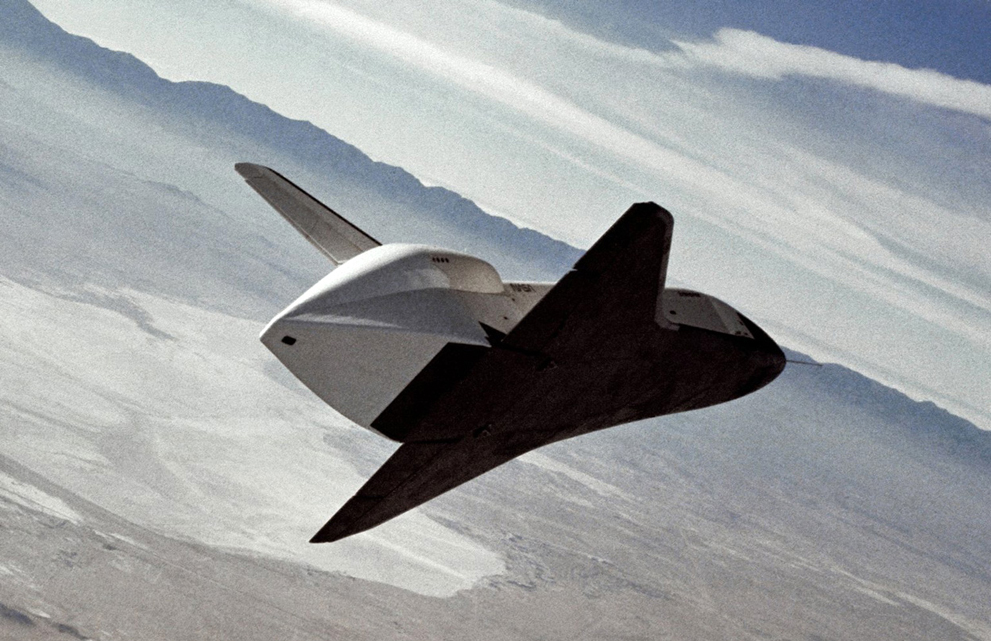

9. Прототип шаттла «Enterprise» в свободном полете после отстыковки от авианосца 747 во время второго из пяти испытаний в исследовательском центре Драйден в Эдвардсе, Калифорния, 1 января 1977 года. Хвостовой конус отсека двигателя сглаживал турбулентный поток воздуха во время полета. Его убрали во время двух последних полетов, чтобы проверить характеристики посадки. (NASA)

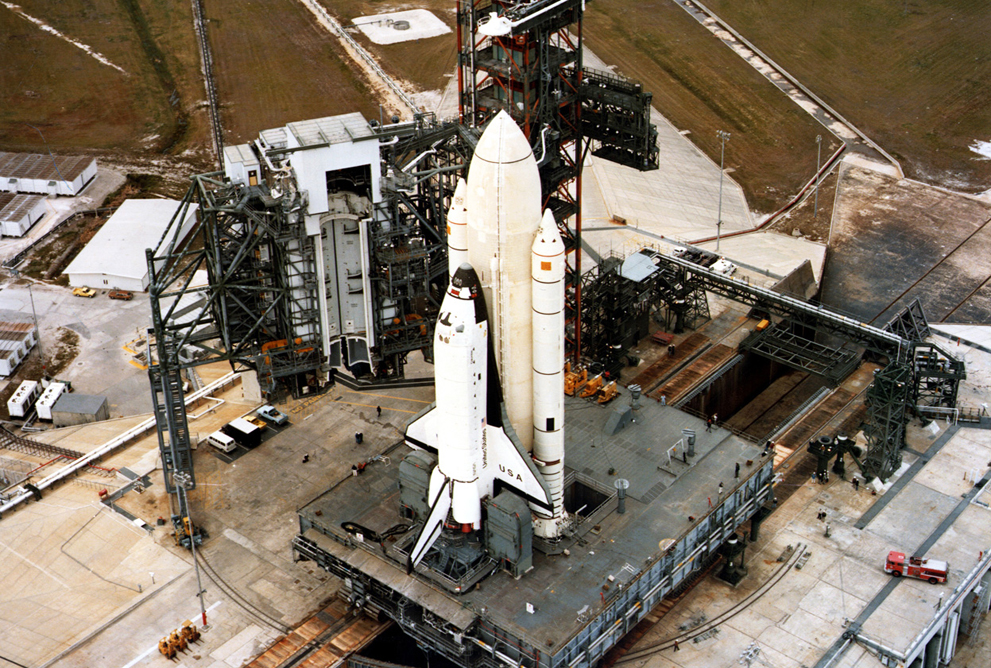

10. Космический шаттл «Columbia» на стартовой платформе 39А перед полетом в космос 19 декабря 1980 года. (Reuters/NASA/KSC)

11. Астронавты Джон Янг (слева) и Роберт Криппен готовятся к работе в открытом космосе, которая должна начаться во время испытательного полета на орбиту, в космическом центре Кеннеди 10 октября 1980 года.

12. Директор полетов Чарльз Р. Льюис (слева) изучает карту на мониторе в пункте управления космическими полетами в центре Джонсона в апреле 1981 года. (NASA)

13. Два твердотопливных ускорителя отсоединились от улетающего в космос шаттла «Columbia» во время успешного запуска первой операции в космосе с 1975 года в апреле 1981 года. На борту «Columbia» находились астронавты Джон Янг и Роберт Криппен. (NASA)

14. Шаттл «Columbia» на дне высохшего озера Роджерс после приземления для завершения первого орбитального полета 14 апреля 1981 года. Техники оттянули шаттл обратно в исследовательский центр Драйден на послеполетное обследование и подготовку к возвратному полету с грузом в центр Кеннеди во Флориде. (NASA/JSC)

15. Шаттл «Columbia» на самолете-носителе 25 ноября 1981 года в Калифорнии. (AP Photo/Lennox McLendon)

17. Астронавт Салли Райд проверяет приборную панель на полетной палубе 25 июня 1983 года. Перед ней пролетает блокнот для записей. (Reuters/NASA)

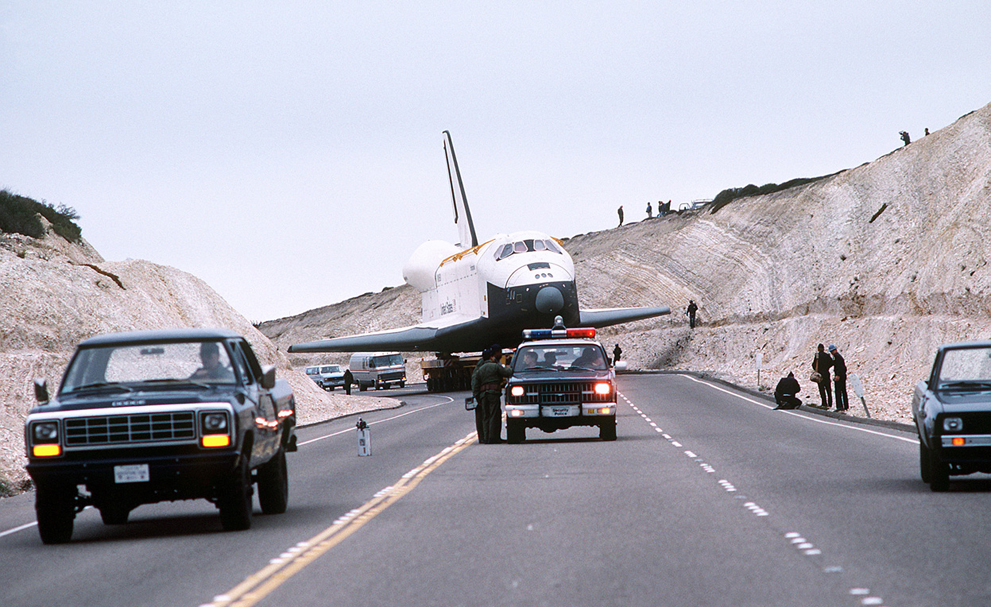

18. Шаттл «Enterprise» везут по дороге, расширенной специально для его крыльев, на аэродроме Ванденберг в Калифорнии 1 февраля 1985 года. Шаттл везли в стартовый комплекс на 76-колесном транспортере. (Tech. Sgt. Bill Thompson/USAF)

19. Общий вид на готовый к старту космический шаттл «Enterprise» во время последних проверок 1 февраля 1985 года. (Tech. Sgt. Bill Thompson/USAF)

20. Космический шаттл «Discovery» приземлился на базе Эдвард в Калифорнии после завершения 26-го полета в космос. (Tech. Sgt. Mike Haggerty/USAF)

21. Криста Маколифф в командирском кресле на полетной палубе симулятора шаттла в центре Джонсон в Хьюстоне, Техас, 13 сентября 1985 года. Маколифф готовилась к полету на шаттле «Challenger» в январе 1986 года. (AP Photo)

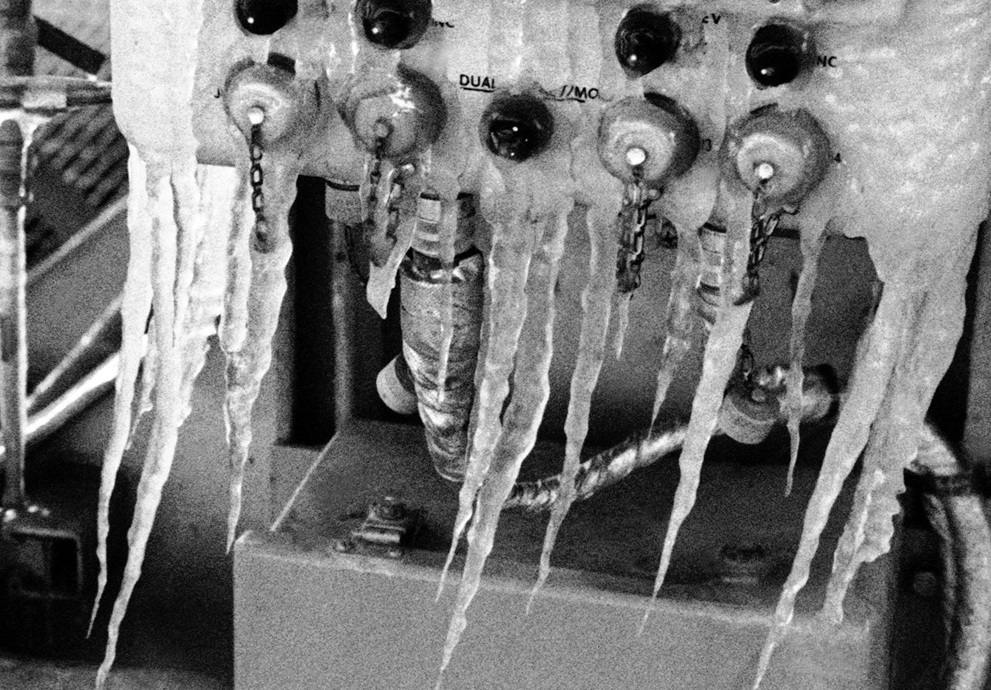

22. Сосульки на оборудовании на стартовой площадке 39А 27 января 1986 года в космическом центре Кеннеди перед тем самым плачевно закончившемся полетом шаттла «Challenger». (AP Photo/NASA)

23. Зрители в VIP зоне смотрят старт шаттла «Challenger» с платформы 39В 28 января 1986 года. (AP Photo/Bruce Weaver)

24. Взрыв шаттла «Challenger» спустя 73 секунды после взлета из космического центра имени Кеннеди. Шаттл с семью членами экипажа, включая первого рядового человека – учительницу Кристу Маколифф, взорвался. Никто не выжил. (NASA)

25. Зрители в ужасе после взрыва шаттла «Challenger». (AP Photo)

26. Готовый к полету шаттл «Columbia» (слева) провозят мимо шаттла «Atlantis» на стартовую площадку 39А. Готовый к миссии STS-38 «Atlantis» припаркован перед третьим залом корпуса вертикальной сборки для ремонта труб жидкого водорода. (NASA)

27. Самолет F-15C Eagle во время патрульного полета 5 декабря 2001 года. (Tsgt. Shaun Withers/USAF)

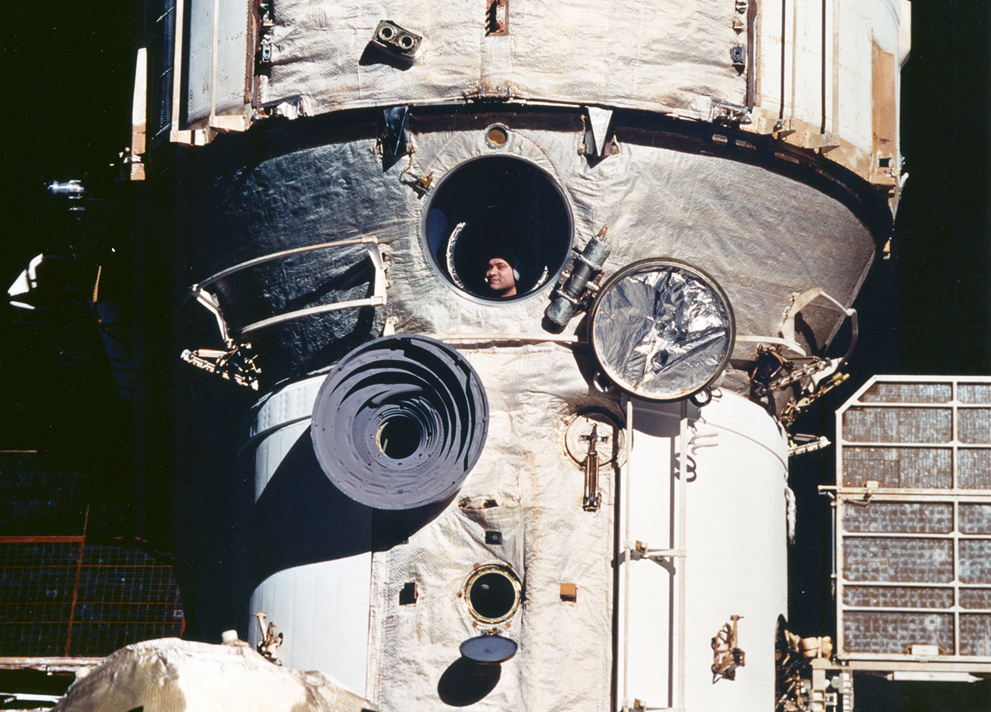

29. Космонавт Валерий Поляков смотрит из иллюминатора станции «Мир» во время стыковки с шаттлом «Discovery». (NASA)

30. Специалист по полетам Брюс МакКэндлесс второй во время выхода в открытый космос. Фото сделано с шаттла «Challenger» 12 февраля 1984 года. Это был самый удаленный от станции выход в космос, когда-либо совершенный человеком. (Reuters/NASA)

May 3rd, 2016

Одним из главных элементов экспозиции национального музея авиации и космонавтики Smithsonian (Центр имени Удвара Хейзи) является космический шаттл “Дискавери”. Собственно данный ангар в первую очередь и был построен, чтобы принять космический корабль NASA после завершения программы Спейс Шаттл. В период активного использования челноков, в центре Удвара Хейзи был выставлен тренировочный корабль Энтерпрайз, использовавшийся для испытаний в атмосфере и как весово-габаритная модель, перед созданием первого, по-настоящему космического челнока “Колумбии”.

Космический шаттл “Дискавери”. За 27 лет службы этот челнок побывал в космосе 39 раз.

Корабли построенные в рамках программы «Космическая транспортная система»
Схема корабля

К сожалению, большей части амбициозных планов агентства так и не суждено было сбыться. Высадка на Луне решила все политические задачи США в космосе на тот момент, а практического интереса полёты в дальний космос не представляли. Да и интерес общественности стал угасать. Кто сейчас сходу вспомнит имя третьего человека на Луне? На момент последнего полёта корабля Аполлон по программе "Союз-Апполон" в 1975 году финансирование американского космического агентства было радикально сокращено по решению президента Ричарда Никсона.

У США были более насущные проблемы и интересы на Земле. В итоге дальнейшие пилотируемые полёты американцев вообще оказались под вопросом. Недостаток финансирования и повышенная солнечная активность привели и к тому, что NASA потеряла станцию Skylab , проект, намного опередивший своё время и имевший преимущества даже перед сегодняшней МКС. У агентства просто не было кораблей и носителей, чтобы вовремя поднять её орбиту, и станция сгорела в атмосфере.

Спейс Шаттл "Дискавери" - носовая часть
Видимость из кабины пилотов достаточно ограниченная. Также видны носовые форсунки двигателей системы ориентации.

Всё, что на тот момент удалось сделать NASA, это подать программу космического челнока как экономически целесообразную. Спейс Шаттл должны были взять на себя как обеспечение пилотируемых полётов, запуск спутников, а так же их ремонт и обслуживание. NASA обещала взять на себя все запуски космических аппаратов, включая военные и коммерческие, что за счёт использования многоразового корабля, могло бы вывести проект на самоокупаемость при условии нескольких десятков запусков в год.

Спейс Шаттл "Дискавери" - крыло и панель питания
В задней части челнока, возле двигателей видна панель питания, через которую корабль был подсоединён на стартовом столе, в момент запуска панель отделялась от челнока.

Забегая вперёд, скажу, что на самоокупаемость проект так никогда и не вышел, но на бумаге всё выглядело достаточно гладко (возможно так и было задумано), поэтому на строительство и обеспечение кораблей деньги выделены были. К сожалению, построить новую станцию у NASA возможности не было, все тяжёлые ракеты “Сатурн” были истрачены в лунной программе (последняя запустила Skylab), а на строительство новых не было средств. Без космической станции Спейс Шаттл имели достаточно ограниченное время пребывания на орбите (не более 2 недель).

Вдобавок запасы dV многоразового корабля были намного меньше, чем у одноразовых советских Союзов или американских же Аполлонов. В результате Спейс Шаттл имел возможность выхода лишь на низкие орбиты (до 643 км), во многом именно этот факт предопределил, что и на сегодняшний день, 42 года спустя, последним пилотируемым полётом в дальний космос была и остаётся миссия Аполлона-17.

Хорошо видны крепления створок грузового отсека. Они достаточно маленькие и сравнительно хрупкие, так как грузовой отсек открывался только в невесомости.

Спейс Шаттл “Индевор” с открытым грузовым отсеком. Сразу позади кабины экипажа виден стыковочный узел для работы в составе МКС.

Космические челноки были способы поднимать на орбиту экипаж до 8 человек и, в зависимости от наклонения орбиты, от 12 до 24,4 тонн грузов. И, что немаловажно, спускать с орбиты грузы весом до 14,4 тон и выше при условии, что они вмещались в грузовой отсек корабля. Советские и российские космические аппараты такими возможностями не обладают до сих пор. Когда NASA опубликовала данные по грузоподъёмности грузового отсека Спейс Шаттл, в Советском Союзе всерьёз рассматривали идею похищения советских орбитальных станций и аппаратов кораблями Спейс Шаттл. Предлагалось даже оснащать советские пилотируемые станции вооружением, для защиты от возможного нападения челнока.

Сопла системы ориентации корабля. На тепловой обшивке хорошо видны следы от последнего входа корабля в атмосферу.

Корабли Спейс Шаттл активно использовались для орбитальных запусков беспилотных аппаратов, в частности, космического телескопа Хаббл. Наличие экипажа и возможность ремонтных работ на орбите позволяли избегать постыдных ситуаций в духе Фобос-Грунт. Так же Спейс Шаттл работал с космическими станциями по программе Мир-Спейс Шаттл в начале 90-х и до недавнего времени доставлял модули для МКС, которые при этом не требовалось оснащать собственной двигательной установкой. Из-за высокой стоимости полётов полностью обеспечить ротацию экипажей и снабжение МКС (по задумке разработчиков - свою основную задачу) корабль не смог.

Спейс Шаттл "Дискавери" - керамическая обшивка.
Каждая плитка обшивки имеет свой серийный номер и обозначение. В отличии от СССР, где для программы “Буран” плитки керамической обшивки делали с запасом, НАСА построила цех где специальная машина по серийному номеру изготавливала плитку нужных размеров автоматически. После каждого полёта приходилось заменять несколько сотен таких плиток.

Схема полёта корабля

1. Старт - зажигание двигательные установки I и II ступеней, управление полетом осуществляется отклонением вектора тяги двигателей челнока, и до высоты порядка 30 километров дополнительно управление обеспечивается отклонением руля. Ручное управление на этапе взлёта не предусмотрено, корабль управляется компьютером, аналогично обычной ракете.

2. Отделение твердотопливных ускорителей происходит на 125 секунде полета при достижении скорости 1390 м/с и высоты полета около 50 км. Чтобы не повредить челнок, они отделяются с помощью восьми малых ракетных двигателей на твердом топливе. На высоте 7,6 км ускорители раскрывают тормозной парашют, а на высоте 4,8 км - основные парашюты. На 463 секунде с момента старта и на расстоянии 256 км от места старта происходит приводнение твердотопливных ускорителей, после чего их буксируют к берегу. В большинстве случаев ускорители удавалось заправлять и использовать повторно.

Видеозапись полёт в космос с камер твердотопливных ускорителей.

3. На 480 секунде полета происходит отделение подвесного топливного бака (оранжевого цвета), учитывая скорость и высоту отделения, спасение и повторное использование топливного бака потребовало бы оснастить его такой же тепловой защитой, как и сам челнок, что, в конечном счёте, сочли нецелесообразным. По баллистической траектории бак падает в Тихий или Индийский океан, разрушаясь в плотных слоях атмосферы.
4. Выход орбитального корабля на околоземную орбиту, с помощью двигателей системы ориентации.
5. Выполнение программы орбитального полёта.
6. Ретроградный импульс гидразиновыми двигателями ориентации, сход с орбиты.
7. Планирование в земной атмосфере. В отличие от “Бурана” посадка осуществляется только вручную, поэтому без экипажа корабль летать не мог.
8. Посадка на космодром, корабль приземляется со скоростью около 300 километров в час, что намного выше скорости посадки обычных самолётов. Для сокращения тормозного пути и нагрузки на шасси, сразу после касания раскрываются тормозные парашюты.

Двигательная установка. Хвост челнока способен раздваиваться, выступая на заключительных этапах посадки воздушным тормозом.

Несмотря на внешнее сходство, космоплан имеет очень мало общего с самолётом, это скорее очень тяжёлый планер. Шаттл не имеет собственных запасов топлива для основных двигателей, поэтому двигатели работают только пока корабль соединён с оранжевым топливным баком (по этой же причине двигатели установлены ассиметрично). В космосе и во время посадки корабль использует только маломощные двигатели ориентации и два маршевых двигателя на гидразиновом топливе (малые двигатели по бокам от основных).

Были планы снабдить Спейс Шаттлы реактивными двигателями, но из-за высокой стоимости и снижения полезной нагрузки корабля весом двигателей и топлива, от реактивных двигателей решили отказаться. Подъёмная сила крыльев корабля небольшая, а сама посадка осуществляется исключительно за счёт использования кинетической энергии схода с орбиты. По сути, корабль планировал с орбиты прямо на космодром. По этой причине у корабля есть только одна попытка для захода на посадку, развернуться и зайти на второй круг челнок уже не сможет. Поэтому НАСА построила по всему миру несколько резервных полос для посадки челноков.

Спейс Шаттл "Дискавери" - люк экипажа.
Эта дверь используется для посадки и высадки членов экипажа. Люк не снабжён воздушным шлюзом и в космосе блокируется. Выходы в открытый космос, стыковку с Мир и МКС экипаж выполнял через шлюз в грузовом отсеке на “спине” корабля.

Герметичный костюм для взлёта и посадки космического челнока.

Первые тестовые полёты челноков снабжались креслами-катапультами, которые позволяли аварийно покинуть корабль, потом катапульту убрали. Так же был один из аварийных сценариев посадки, когда экипаж покидал корабль на парашютах на последнем этапе спуска. Характерный оранжевый цвет костюма был выбран для упрощения проведения спасательных работ в случае аварийной посадки. В отличие от космического скафандра, этот костюм не имеет системы тепло-распределения и для выхода в открытый космос не предназначен. В случае полной разгерметизации корабля даже при наличии гермокостюма шансов выжить хотя бы несколько часов - немного.

Спейс Шаттл "Дискавери" - шасси и керамическая обшивка днища и крыла.

Скафандр для работы в открытом космосе программы Спейс Шаттл.

Катастрофы
Из 5 построенных кораблей 2 погибли вместе со всем экипажем.

Катастрофа Шаттла “Челленджер” миссия STS-51L

28 января 1986 года челнок “Челленджер” взорвался через 73 секунды после старта из-за аварии уплотнительного кольца твердотопливного ускорителя, прорвавшаяся сквозь щель, струя огня расплавила топливный бак и привела ко взрыву запаса жидкого водорода и кислорода. Экипаж, по всей видимости, уцелел непосредственно во взрыве, но кабина не была оборудована парашютами или другими средствами спасения и разбилась о воду.

После катастрофы Челленджера, NASA разработала несколько процедур спасения экипажа, во время взлёта и посадки, но ни одни из этих сценариев всё равно не смог бы спасти экипаж “Челленджера”, даже если бы он был предусмотрен.

Катастрофа шаттла “Колумбия” миссия STS-107
Обломки шаттла “Колумбия” сгорают в атмосфере.

Участок тепловой обшивки кромки крыла оказался повреждён при запуске двумя неделями ранее, отвалившимся куском теплоизоляционной пены, покрывающей бак с топливом (бак заполняется жидким кислородом и водородом, поэтому изоляционная пена позволяет избежать образование льда и уменьшить испарение топлива). Этот факт заметили, но не придали должного значения исходя из того, что в любом случае астронавты мало что могут сделать. В результате пролёт проходил штатно до этапа возвращения в атмосферу 1 февраля 2003 года.

Здесь хорошо заметно, что тепловой щит покрывает только кромку крыла. (Именно здесь “Колумбия” получила повреждение).

Под воздействием высоких температур плитка тепловой обшивки разрушилась и на высоте около 60 километров, высокотемпературная плазма прорвалась в алюминиевые конструкции крыла. Ещё через несколько секунд крыло разрушилось, на скорости порядка 10 мах, корабль потерял устойчивость и был уничтожен аэродинамическими силами. До того как в экспозиции музея появилась “Дискавери”, на этом же месте был выставлен Энтерпрайз (Тренировочный шаттл который совершал только атмосферные полёты).

Комиссия по расследованию инцидента вырезала фрагмент крыла музейного экспоната для проведения экспертизы. Специальной пушкой по кромке крыла выстреливались куски пены и оценивался ущерб. Именно этот эксперимент помог прийти к однозначному заключению о причинах катастрофы. Большую роль в трагедии сыграл и человеческий фактор, сотрудники NASA недооценили ущерб, полученный кораблём на этапе старта.

Простой обзор крыла в открытом космосе мог выявить повреждение, но ЦУП не дал экипажу такой команды, считая, что проблему можно решить по возвращению на Землю, а даже если повреждения необратимы, экипаж всё равно ничего не сможет сделать и нет смысла напрасно волновать астронавтов. Хотя это было не так, к старту готовился челнок “Атлантис”, который можно было бы использовать для проведения спасательной операции. Аварийный протокол, который примут на вооружение во всех последующих полётах.

Среди обломков корабля удалось найти видеозапись которую астронавты вели во время входа в атмосферу. Официально запись обрывается за несколько минут до начала катастрофы, но я сильно подозреваю, что NASA решила не публиковать последние секунды жизни астронавтов по этическим соображениям. Экипаж не знал о грозящей им гибели, глядя на бушующую за иллюминаторами корабля плазму кто-то из астронавтов шутит “Не хотелось бы сейчас оказаться снаружи”, не зная, что именно этого ждёт весь экипаж буквально через несколько минут. Жизнь полна мрачной иронии.

Прекращение программы

Логотип окончания программы Спейс Шаттл (слева) и памятная монета (справа). Монеты изготовлены из металла побывавшего в космосе в рамках первой миссии шаттла “Колумбия” STS-1

Гибель космического шаттла "Колумбия" поставила серьёзный вопрос о безопасности оставшихся 3 кораблей, находившихся к тому моменту в эксплуатации свыше 25 лет. В результате, последующие полёты стали проходить с сокращённым экипажем, а в резерве всегда держали ещё один челнок, готовый к пуску, который смог бы провести спасательную операцию. В сочетании со сменой акцентов правительства США на коммерческое освоение космоса, эти факторы привели к прекращению программы в 2011 году. Последним полётом челноков стал старт «Атлантиса» к МКС 8 июля 2011 года.

Программа Спейс Шаттл сделала огромный вклад в освоение космоса и развития знаний и опыта о работе на орбите. Без Спейс Шаттл, строительство МКС было бы совершенно другим и вряд ли на сегодняшний день было бы близко к завершению. С другой стороны, существует мнение, что программа Спейс Шаттл сдерживала NASA последние 35 лет, требуя больших затраты на обслуживание челноков: стоимость одного полёта составляла около 500 миллионов долларов, для сравнения, - запуск каждого “Союза” обходился всего в 75-100.

Корабли потребляли средства, которые могли бы пойти на развитие межпланетных программ и более перспективных направлений в исследовании и развитии космоса. Например, строительство более компактного и дешёвого многоразового или одноразового корабля, для тех миссий, где 100 тонный Спейс Шаттл был просто не нужен. Откажись NASA от Спейс Шаттл, развитие космической отрасли США могло бы пойти совсем по-другому.

Как именно, сейчас уже трудно сказать, возможно, у NASA просто не было выбора и не будь челноков, гражданское освоение космоса Америкой могло вообще прекратиться. Уверенно утверждать можно одно, на сегодняшний день корабли Спейс Шаттл были и остаются единственным примером успешной многоразовой космической системы. Советский “Буран” хоть и был построен как многоразовый корабль, в космосе побывал только однажды, впрочем, это совсем другая история.

Взят у lennikov в Виртуальная экскурсия по национальному аэрокосмическому музею Smithsonian: часть вторая

Жми на кнопку, чтобы подписаться на "Как это сделано"!

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану ([email protected] ) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках и в гугл+плюс , где будут выкладываться самое интересное из сообщества, плюс материалы, которых нет здесь и видео о том, как устроены вещи в нашем мире.

Жми на иконку и подписывайся!
